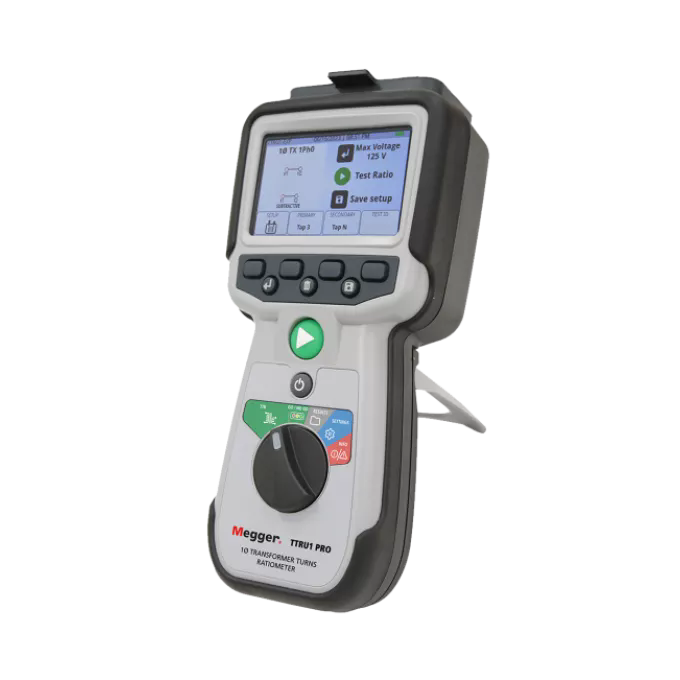

TTRU1手持式变压器匝数比仪

· 检查USB文件结构是否为FAT32或exFAT。

· 将USB驱动器插入TTRU1，将选择旋钮转到“INFO”，然后选择“EXPORT DATA”。

· 将选择旋钮转到“INFO”（信息）。

·· 进行自检，并按照屏幕上的指示进行操作。

· 将选择旋钮转到“TTR”。

·· 将导线H1连接到X1，H2连接到X2，并使用1ph0图进行1:1测试。

·· 连接到TRS1进行校准验证。

·确保电池已安装。

·确保电池有足够的电量。

·· 如果使用碱性电池，请更换电池。

·· 如果使用镍氢电池，请使用随附的USB-C到USB-A或USB-C到USB-C电缆为TTRU1充电。

··· 如果充电不起作用，请更换镍氢电池。

该比率即为所测变压器匝数比（TTR），通过施加于变压器一侧的电压以及在另一侧测得的感应电压计算得出。根据下表中给出的变压器铭牌电压和 k 因子（如有必要），可计算出 TTR。有了所测 TTR 后，即可手动或通过 TTRU3 自动计算出其与计算得出的 TTR 之间的百分比偏差。按照 IEEE 标准，所测 TTR 与计算得出的 TTR 之间的百分比偏差应在±0.5%的公差范围内。

IEEE记录了变压器的案例，这些变压器的低压侧有一个负载分接开关，总匝数较低，这将导致一些分接位的匝数与其他位置不同。因此，每个抽头的变化并不均匀，可能超出铭牌值0.5%的偏差公差。在这些情况下，有两个标准用于评估结果。首先，分接开关两端（最高和最低）的测量TTR应在计算TTR的0.5%公差范围内。其次，对于任何给定的分接头，变压器的所有三相应具有相同的电压比。
