解释测试结果
分段技术用于对单相中压（MV）配电回路电路进行故障排除，并识别故障部分，以便您可以快速将其断开，为电路的其余部分重新通电，并将停电降至最低。优点是，您可以从一个设置点识别故障部分，而无需从一个变压器到另一个变压器来拆除保险丝或打磨每个变压器的弯头。
为此，拍摄低压（LV）反射图像并扫描与电缆端部和变压器相关的阻抗变化。后者表示变压器的位置。TDR脉冲的第二反射图像是在故障位置充电电容器突然放电引发电弧时拍摄的。
通过将两条迹线相互叠加，可以确定故障位置（两条迹线分叉的位置）。变压器的反射提供了识别故障电缆段的标志。通过将肘部拉到故障的左右两侧，可以切换出故障段。通过关闭配电回路中的常开点，为所有客户提供服务。
确定故障段

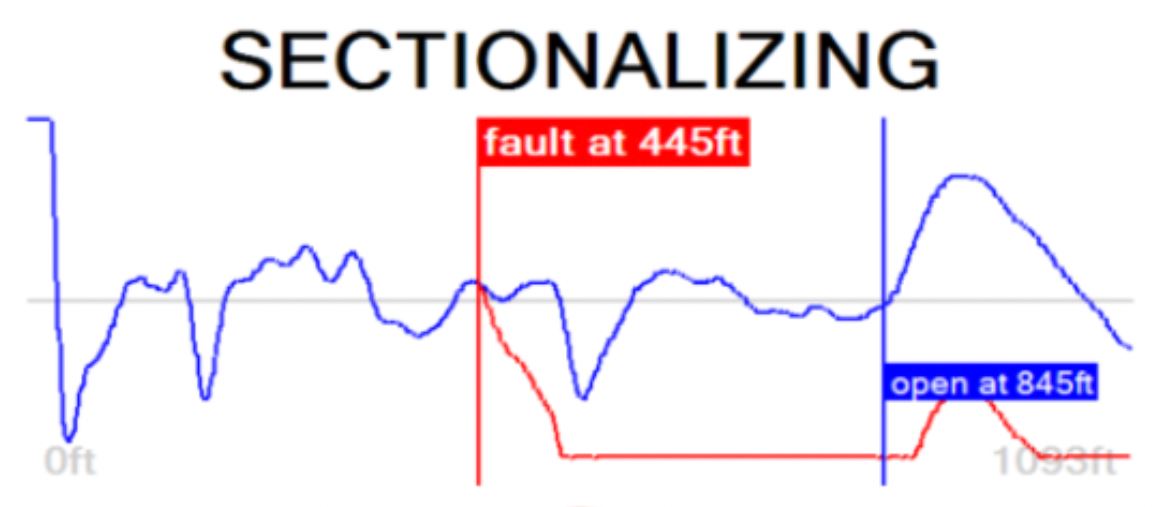

低压脉冲被馈入电缆。反射图像由变压器识别软件处理。几秒钟后，参考轨迹显示到电缆端的距离。
如果发生电压击穿，显示器上会显示红色故障痕迹。红色故障标记会自动设置在两条迹线分叉的位置。故障由两个最近的变压器参考，以识别包含故障的电缆段。
验证故障电缆段
在分段的背景下，进行高压测试是为了确认在前面的分段过程中被识别为故障的电缆段实际上是故障的。在两个最近的变压器处隔离了确定的电缆段后，进行高压测试。
注意：不得在变压器仍连接到故障电缆部分的情况下执行直流耐压测试。
在电压上升期间，显示器将显示高压电源（HVPS）的最大充电电流，直到电缆完全充电。一旦发生这种情况，电流将降至实际漏电流水平。显示绝缘电阻。如果电缆没有绝缘击穿，则会出现这种情况。如果发生闪络击穿，高压将被切断。
根据测试期间是否发生击穿，显示屏将显示以下结果之一：
● 在XX kV处击穿-在所示的测试电压下发生了电压击穿。
● 没有击穿-电缆承受住了施加的直流测试电压。如果可能，重复测试并使用更高的电压（不要超过最大允许电压）。
● 电缆无法充电-测试电压无法为电缆充电。这种情况通常是由于电缆中的短路（故障）导致的，产生最大电流输出。
● 在XX kV处低电阻-由于漏电电流过大，高压源无法将电缆充电超过所示电压值。
高压测试/击穿测试用于在直流高压条件下测试电缆的介电强度，并在电缆失效的情况下提供击穿电压。
在电压上升期间，显示屏将显示高压电源（HVPS）的最大电流，直到电缆完全充电。一旦充电完成，电流将降至实际漏电电流水平，并显示绝缘电阻。如果电缆没有绝缘击穿，会出现这种情况。否则，当发生闪络/击穿时，高压将被关闭。
确定电缆的介电强度
根据测试期间是否发生击穿，显示屏将显示以下结果之一：
● 在XX kV处击穿-在所示的测试电压下发生了电压击穿，意味着故障处发生了闪络。
● 没有闪络-电缆经受住了施加的直流测试电压。在这种情况下，显示屏不会显示电流。如果需要，可以使用更高的电压重复测试（不要超过最大允许电压）。
● 电缆无法充电-测试电压无法为电缆充电。这种情况通常发生在电缆中存在短路条件（零电压和最大电流）时。
● 在XX kV处低电阻XX MΩ -由于漏电电流水平较高，高压源无法将电缆充电超过所示电压值。这表明存在非常低的电阻故障（一定电压和高电流）。您不能将电压指示解释为闪络电压。考虑到高漏电电流，它仅仅是HVPS能够建立的电压。

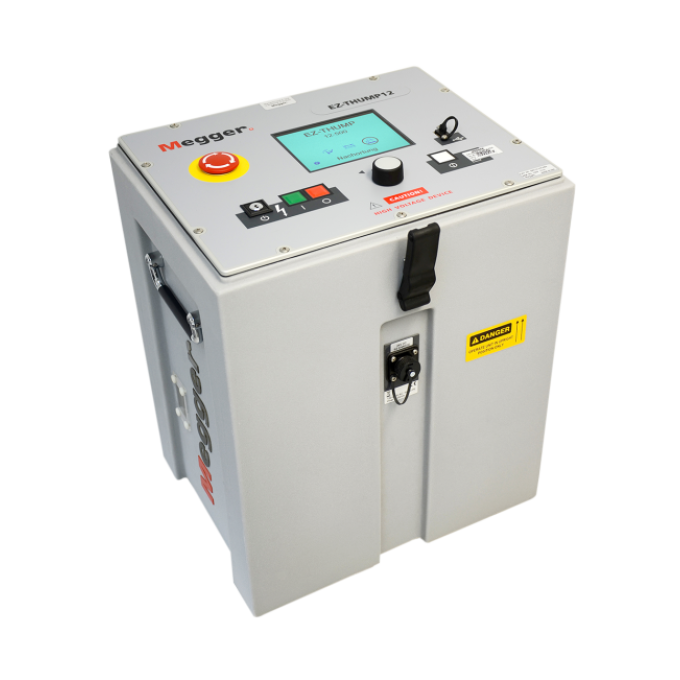

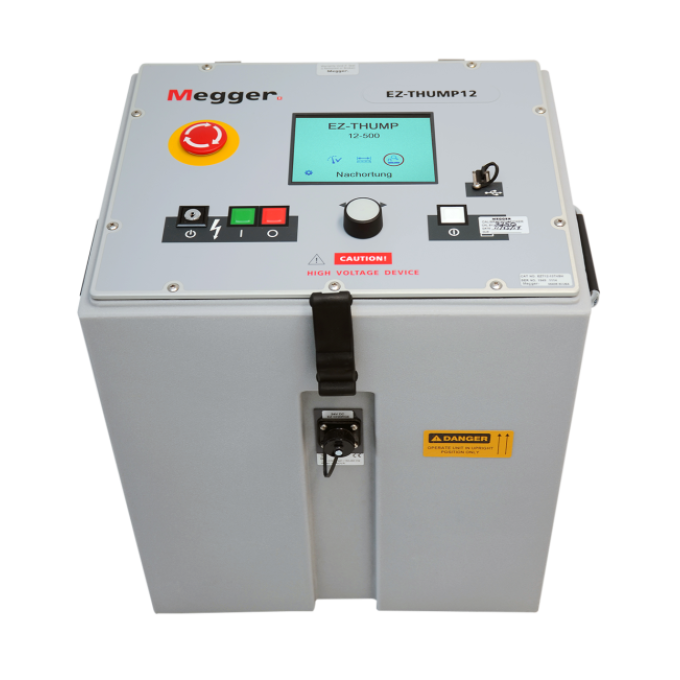

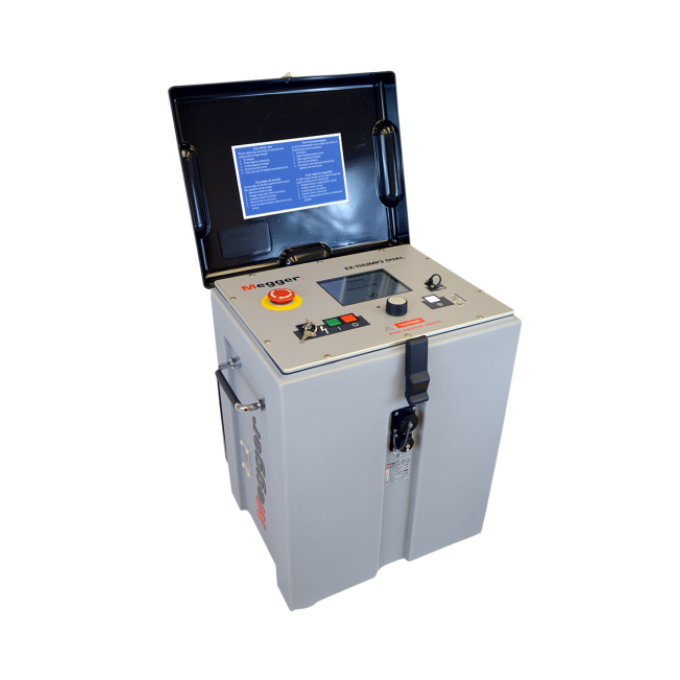

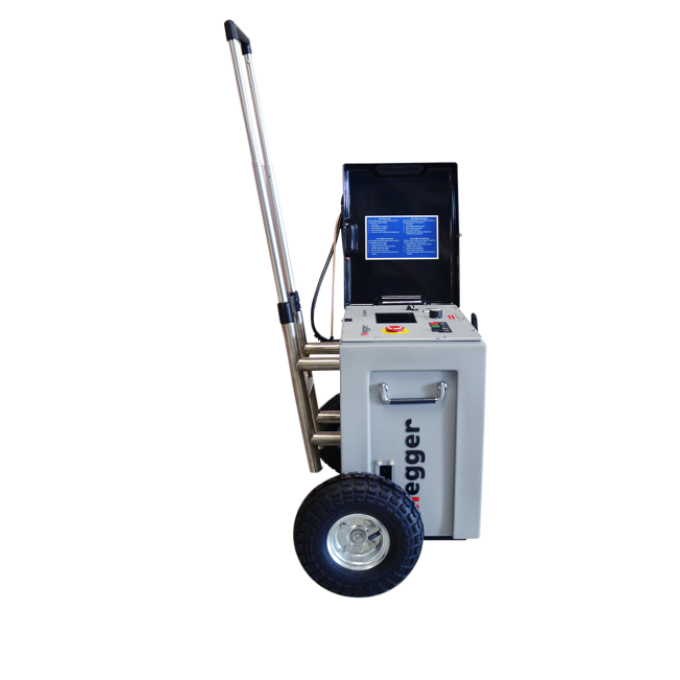

EZ-Thump应用广泛认可和众所周知的弧反射法（ARM）来预定位高阻中压电缆故障。
通过比较使用LV脉冲获取的反射图像（阻抗，作为参考轨迹）与在故障位置处通过电容器充电突然放电点燃电弧时获取的反射图像（阻抗，作为故障轨迹），来确定故障位置。通过这种方法，两个测量轨迹在电弧导致TDR脉冲的负反射（阻抗变化）位置分离，指示了故障位置。
您可以使用Thumping模式来定位中压电缆的相导线与中性导线之间的高阻故障；带状中压电缆的两相导线之间的故障；低压电缆的两相导体之间的故障；低压电缆的相导体与地之间的故障。
EZ-THUMP使用内部浪涌发生器连续向有故障的电缆输入高压脉冲，导致故障位置发生闪络（电弧放电）。您可以使用磁性/声学探测器（例如digiPHONE+）来精确定位故障，以获得最佳结果，或者使用具有明显且已知限制的简单声学探测器。使用简单声学探测器的定位标准是在故障位置的闪络噪音中选择最大的声音，而在磁性/声学测量的情况下，是接收到磁信号后第一次声音，其中不是最大的声音，而是第一次声音。后者更精确，并可用于所有高电阻故障情况，甚至用于定位管道中的故障。
任何高压或中压屏蔽电力电缆的绝缘层都由XLPE或PVC制成的护套保护，防止进水。护套测试通常在安装过程中检查护套的完整性是否受到损害。
通过护套测试，您可以通过在电缆屏蔽层（同心中性点）和地之间施加高达5 kV的直流电压来测试电缆护套的介电强度。任何泄漏都表明护套存在故障。在电压上升期间，显示器将显示高压电源的最大电流，直到电缆完全充电。一旦发生这种情况，电流将降至漏电流水平。然后显示绝缘电阻。如果电缆没有绝缘击穿，则会出现这种情况。否则，当发生闪络/击穿时，高压将被切断。
根据测试期间是否发生击穿，显示屏将显示以下结果之一：
● 在XX kV处击穿-在指示的测试电压下发生了电压击穿。
● 无闪络-电缆护套经受住了施加的直流测试电压。可以通过菜单项重复测试。
● 电缆不能充电-测试电压无法为电缆护套充电。这种情况通常发生在电路中存在短路条件（护套故障）时。
● 在XX kV处低电阻XX MΩ -由于漏电电流水平较高，高压源无法将电缆充电超过所示电压值。这表明存在非常低的电阻故障（一定电压和高电流）。您不能将电压指示解释为闪络电压。鉴于漏电电流较高，这仅仅是HVPS可以建立的电压。
您应该在护套测试失败后，对护套故障进行故障定位（直埋电缆）。测试方法基于阶跃电压法（地面梯度法）。您可以使用任何用作高压脉冲发生器的EZ Thump（限制为5 kV）来执行此操作。需要额外的接收器来读取接地梯度电压的强度和极性（例如，高阻表ESG-NT或Digiphone+2），以精确定位护套故障。
当接近故障位置时，阶跃电压迅速增加，并在故障正上方降至零读数，然后在经过故障时将摆动至相反极性的实质电压。
