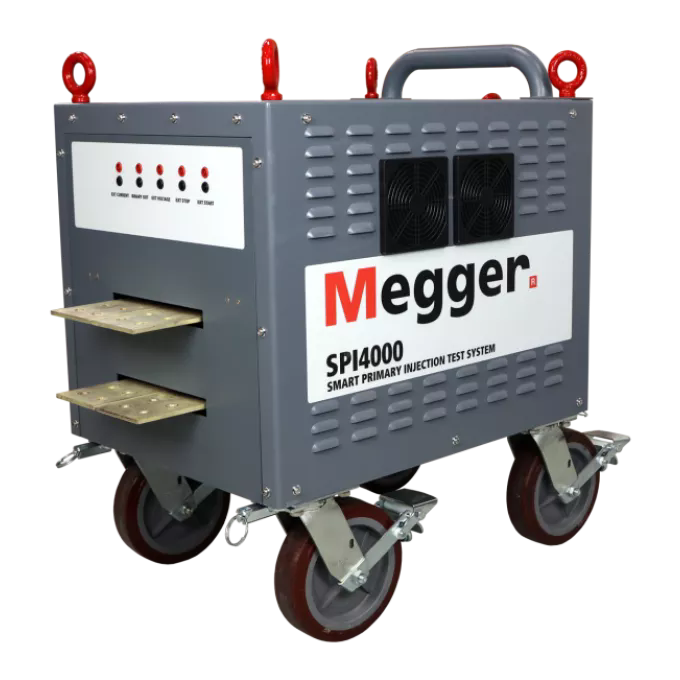

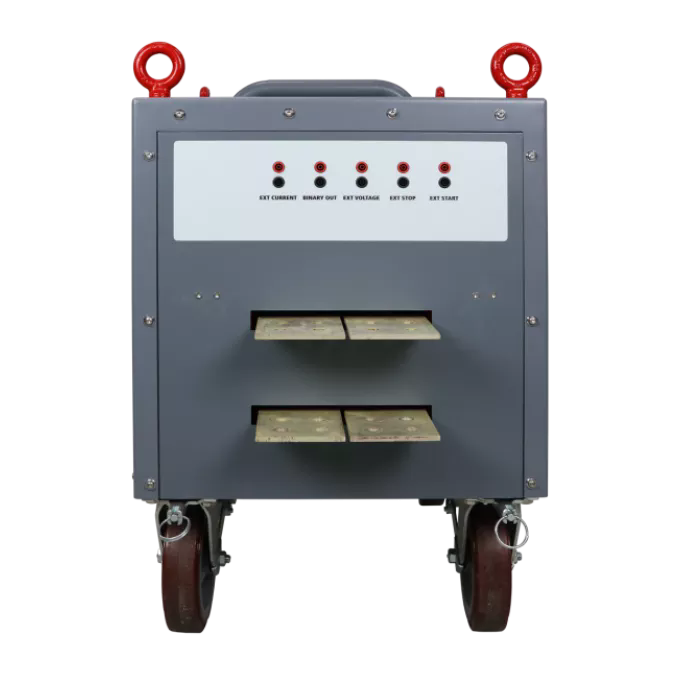

SPI4000 智能一次注入测试系统
即使在最狭窄的空间中也能进行测试
SPI4000,作为同类产品中最小的一次注入测试系统,其紧凑的设计具有强大的功能。它不仅能够完美地适应狭窄的测试环境,而且可以轻松通过标准门框,确保您在需要时可以进行测试。
大电流容量
SPI4000的最大框架尺寸为4000 A,可为断路器和相关设备的精确测试提供大量电流,确保满足工业和电气应用的需求。
确保您的测试设备随时可用并能够快速到达现场
SPI4000仅重514磅,对于大电流一次注入测试系统来说,其重量异常轻量。其便携性不仅简化了运输,而且减少了运输成本,使其成为需要移动性和易于搬迁的用户的经济选择。
自动过零功能,确保测试精度
SPI4000的独特之处之一是能够针对每个负载在电流零点交叉处自动调整输出触发角度。这消除了所有断路器类型的直流偏移,并消除了对触发角度的手动调整的需求,简化了测试过程,并确保在不同负载和断路器上的准确性。





关于产品
SPI4000是一款大电流一次注入测试系统,具有灵活性,可通过一次注入方式测试各种设备,包括低压电力断路器、配备热磁或电子跳闸装置的塑壳断路器、过流继电器和热继电器。SPI4000设计用于适应最高4000A的断路器框架尺寸,并完全符合NEMA AB-4测试指南。
SPI系统是首个允许您键入预定电流幅值,然后在不通过在大电流振幅处脉冲输出电流的情况下生成并调节所请求的大电流的大电流测试系统。此外,SPI系统具有在每次对任何负载进行电流零交叉点时自动调整输出触发角度的独特能力。这消除了所有类型断路器的直流偏移,并免去了用户为不同负载和断路器手动调整触发角的需要。
产品文档
FAQ / 常见问题解答
故障排除
SPI4000发送的输出脉冲是曲线上最大跳闸时间的130%。 在使用通用断路器表单进行测试时,请确保最大跳闸时间填写正确。 如果需要,高级设置将允许您配置更长的脉冲持续时间。
要进行长时间起动测试,SPI首先找到80%的起动电流,然后逐渐增加电流。 然后,当发生起动时,屏幕右上角的起动单元指示灯闪烁或保持常亮时,系统会提示您按下屏幕右上角的“模拟断路器跳闸”按钮。 接下来,SPI开始降低电流,当电流掉落时,您应该再次按下按钮,这时跳闸单元上的电流指示灯会熄灭。 最后,SPI再次增加电流,这次的速度是初始增量的一半。 当取电指示灯再次亮起时,您应该第三次按下按钮。 这个过程提高了记录的起动电流的准确性。 如果长时间起动电流记录不准确,用户可以在测试前选择“高级设置”来配置斜坡。 如果时间过快,您可以将其减慢,从而避免不准确的情况。

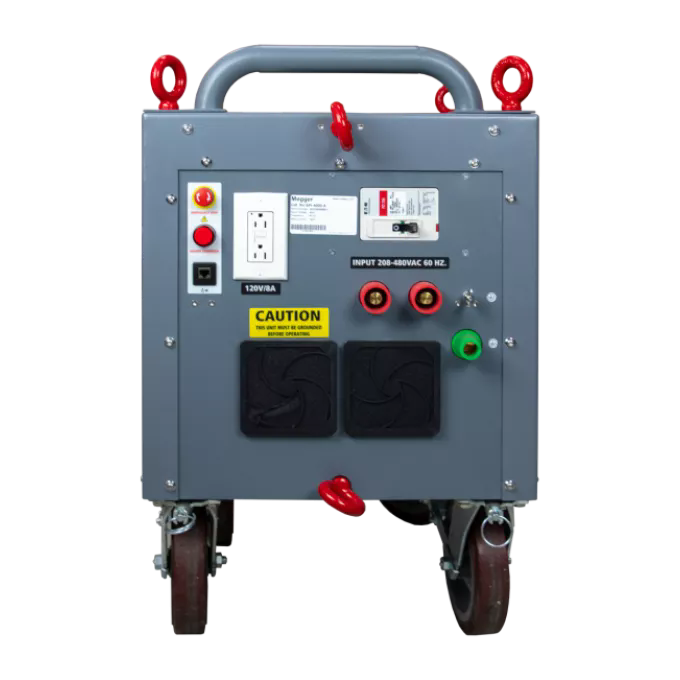

为了正常操作,设备必须接地。 (以下称为地面) 。除非设备检测到安全的接地连接,否则输出将不会被激活。 请确保有一个牢固且安全的接地连接。
在瞬时起动测试期间,SPI将首先上升到请求电流的80%,然后继续上升到请求电流。 如果请求电流的80%使断路器跳闸,则会出现“降低起动电流”消息。 这表明起动电流过高,导致断路器在达到请求电流之前就跳闸了。
解决这个问题有几种方法。您可以降低请求电流,以确保起动电流低于断路器的跳闸阈值。或者,您可以调整设置,将请求电流的百分比从80%降低到60%或70%。 此外,值得检查断路器跳闸单元上的短时设置,因为未调整的设置也可能导致断路器在达到瞬时起动电流之前就提前跳闸。
有两个主要因素显著影响任何一次注入测试设备所能实现的输出电流。
1. 输入电压—输出幅度与输入电压成正比。 如果你有一个小的电源或高阻抗输入线,这些因素可能会导致输出功率的减少。
2. 连接到测试样品–连接到测试样品对仪器能够提供的电流大小有很大影响。 通过断路器插头的连接至关重要,并且可能会引入电阻。 确保通过插头建立正确的连接,并使用适当的母线尺寸。 如果插头在断路器的指头簇中松动,可以在测试设备插头和断路器连接之间添加母线垫片,以进一步紧固连接。 如果使用柔性插头,由于这种导体的电阻比固体连接高,输出电流将会减少。 例如,要通过一个10 V的断路器推送30,000A,输出电路电阻必须在330mΩ或以下。任何额外的母线或松动的连接都会增加电阻,并迅速限制设备能够提供的电流量。
解释测试结果
对低压断路器(LVCB)进行适当的一次注入测试将确认它们在正确的时间跳闸并能够正确隔离故障。进行协调研究,并设置参数以尽量减少对其他设备的干扰。断路器的特性以跳闸曲线的形式呈现,每个断路器都有由制造商发布的独特跳闸曲线。跳闸曲线将具有带状或限制,显示在施加一定量电流时,断路器跳闸所需的时间;电流通常以额定电流的倍数表示。只要断路器在规定的带内跳闸,它就能正常运行。您可以进行多达四种一次注入测试类型,以验证LVCB是否正常工作:长时间测试、短时间测试、瞬时测试和接地故障测试。 长时间、短时间和接地故障测试都有延迟组件。 相比之下,瞬时测试会立即跳闸。
长时间测试是对过载功能的测试,需要两个设置。第一个设置是起动电流,它决定了在发生过载条件之前可容忍的负载电流水平。第二个设置是时间延迟,它决定了过载条件可以接受的时间。系统通常设计为能够短时间内处理过载情况。不过,如果过载持续时间过长,仍然会造成损坏。通常情况下,您会在额定电流的三倍下进行长时间测试。
短时间测试也是一种过载测试,具有与长期测试相同的起动时间,但持续时间较短且电流较高。典型电流为额定电流的6倍。 断路器上的短时间设置用于允许短时间内的高电流负载,例如电动机启动。
瞬时跳闸条件在故障情况下测试断路器。因此,没有故意设置的时间延迟,断路器应在毫秒内跳闸。如果断路器未能跳闸并清除故障,可能会导致设备或人员受损。此外,上游断路器可能需要切断故障,从而导致与故障无关的其他电气系统组件被关闭。瞬时跳闸通常使用额定电流的8到12倍进行测试。
在断路器中,当高于正常水平的电流通过接地路径时,会发生接地故障跳闸。像长延时和短延时功能一样,接地故障也有起动电流和延时时间。两者都可以调整以适应协调研究。通常情况下,接地故障条件下允许的最大延迟时间是有限的。
每个测试都是单独针对每个相进行的。只要跳闸时间落在时间-电流曲线的带内,断路器就被认为处于工作状态。
注意:必须禁用接地故障传感器才能测试长延时、短延时和瞬时跳闸。
