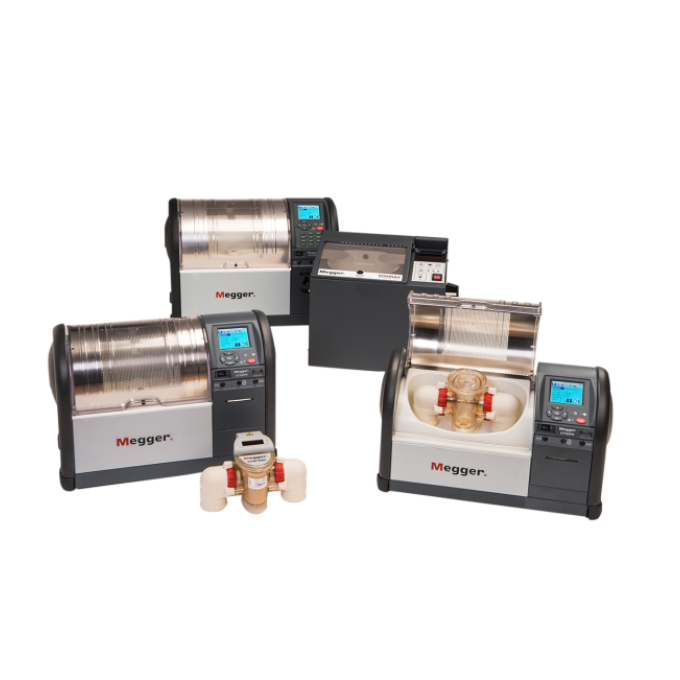

OTS PB和OTS AF系列绝缘油测试仪

采集油样时，有两点特别重要。一是确保遵循正确的采样程序，二是确保所有必要信息都得到妥善记录。如果样品要送往测试机构进行测试，测试机构应能提供所需信息，但重要的是要记住，状况诊断的质量取决于所提供的信息。测试机构还应就样品量和使用的容器类型提供建议。对于变压器油样，油测试实验室通常需要的信息包括：

• 样品描述
• 要执行的测试列表
• 变压器铭牌信息
• 变压器类型
• 绝缘流体类型
• 记录的任何泄漏情况
• 绝缘流体使用历史（是否经过干燥处理等）
• 变压器使用历史（是否重绕过等）
• 呼吸器类型
• 绝缘类型，包括温升等级
• 冷却设备详情（风扇、散热器等）
• 从仪表读取的流体顶部温度
• 实际测量的流体温度
• 流体液位
• 真空和压力表读数
  对于负载分接开关，还建议记录计数器读数、选择器范围和扫描范围。采样应按照适当标准进行。

采集油样提示：

• 要使样品真正有用，它必须代表设备中的油。这意味着清洁度极其重要。
• 样品通常从排水阀或采样龙头中抽取。在采集样品前，必须清洁排水阀或采样龙头的内部和外部，以确保污垢不会落入采样容器中。
• 排水阀位于设备底部，所有污泥、水和污染物颗粒都会在此收集。因此，彻底冲洗系统以确保样品从油的主要部分中抽取非常重要。这可能涉及排出两升油，如果设备已停用一段时间，则可能需要排出更多油。
• 不要使用旧发动机油瓶。即使发动机油含量只有几p.p.m，也会导致样品通不过击穿测试。
• 让油沿样品瓶侧面流下，或使用清洁的管道引至瓶底；这将防止空气与油混合。
• 将油样储存在黑暗处的玻璃或透明塑料瓶中，矿物油在暴露于紫外线时会变质。

安全注意事项：

• 在采样前，确保您拥有所有所需的权限和许可证。
• 准备好所有需要的锁定/挂牌工具。
• 确保了解油中多氯联苯（PCB）的含量（如果有），并对设备进行标记。PCB非常危险，需要特殊处理。
• 使用所有正确的个人防护装备（PPE）和正确额定值的工具。
• 检查区域是否存在电气和绊倒危险。
• 检查是否有野生动物——蛇、蜜蜂等喜欢变压器！
• 检查变压器是否处于正压状态——压力表是否可靠？它们是否可能堵塞或损坏？切勿尝试从负压变压器中采集样品。空气可能会被吸入变压器并导致其故障。

采样设备：

• 多带些样品瓶和注射器——它们经常需要
• 确保样品瓶密封严密
• 仅使用磨砂玻璃注射器
• 如果使用橡胶软管，则每次采集样品后丢弃

冲洗系统：在冲洗系统时，通常反复填充一个备用样品瓶并将其排入废物中。使用最后一个将被丢弃的瓶子测量油温是一个好习惯，因为这样可以避免将温度计放入实际样品中。

采集样品：尽可能尝试在负载和温度相对稳定的时间采集样品——即设备处于平衡状态时。这对于变压器尤为重要，因为如果样品恰好在变压器满负荷运行后冷却时采集，油的击穿电压将比正常值低得多。这是因为在满负荷期间，纸绝缘中的水分会迁移到油中，并且尚未有时间迁移回来。这通常被认为是一种正常现象，但也有可能它是所谓“突然死亡”变压器事故的一个因素，在这种事故中，一个看似健康的变压器会突然无故故障。这也是另一个记录尽可能多的变压器信息并跟踪结果以寻找无法解释的变化的好理由。不要在雨天或雪天采集样品，也不要在相对湿度高于50%时采集样品，因为在这些条件下采集的样品很可能会被污染。不要在刮风时采集样品，因为风可能会将灰尘吹入样品中。尽量避免在环境温度较高时采集样品，因为汗液是常见的污染问题来源。

成功的介质击穿电压测试不仅取决于获取良好的样品（如前文所述），还取决于确保测试容器准备得当。测试容器的准备可分为两个关键要素：一是储存、清洁和填充，二是设置电极间隙。

储存、填充和清洁测试容器：IEC 60156建议，针对每种需要测试的绝缘流体类型，应使用单独的测试容器组件。该标准要求，测试容器应装满待测试类型的干燥绝缘流体，然后加盖并存放在干燥的地方。ASTM则提供了另一种选择，即将容器空置存放在无尘柜中。在测试前，对于满载储存的容器，必须排空，然后用待测样品中的流体冲洗所有内部表面，包括电极。然后再次排空容器，并小心地装入测试样品，特别注意避免形成气泡。如果容器是空置储存的，或者要用于与储存时填充的不同类型的流体，则应在冲洗和填充程序（如上所述）之前，使用适当的溶剂进行清洁。ASTM D1816指定使用符合D235要求的干燥碳氢化合物溶剂，如煤油。不应使用低沸点溶剂，因为它们会迅速蒸发，冷却容器并产生冷凝风险。常用的溶剂包括丙酮，在美国还使用甲苯（甲苯在欧洲被禁止）。使用无绒、洁净室擦拭布清洁容器。不要使用纸巾，因为它们可能会引入保持水分的颗粒，导致击穿值大幅降低。应避免触摸电极或容器内部，并且在清洁过程中，应检查电极是否有凹坑或划痕，这些可能会导致击穿电压值降低。

设置电极间隙：准确设置电极间隙非常重要，因为只有间隙正确，获得的结果才有效。一个大问题是电极在间隙设置后发生移动，因此，许多油测试设备用户会频繁检查电极间隙，有时甚至在每次测试前都进行检查。更好的解决方案是使用电极可以锁定的测试设备，如Megger最新OTS系列中的仪器。Megger建议使用扁平、光滑的间隙规。最新的Megger间隙规具有黑色阳极氧化涂层，不仅提供光滑的表面，而且当间隙规磨损时，会显示出光亮的铝开始透过涂层。

容器准备提示：

• 如果在测试前用样品油冲洗测试容器，最重要的是立即用待测油样填充测试容器。任何显著延迟都会导致容器壁上的油膜从空气中吸收水分，由于容器壁的表面积大，这将污染油样，并在与样品混合后降低击穿电压。
• 快速倒入油样，尽量减少湍流，以免夹带空气。
• 在测试前让样品静置几分钟，让气泡清除。
• 不要让样品在容器中静置过久后再进行测试，因为它会从上方空气空间中吸收水分。这将降低击穿电压。
• 如果使用利用挡板排除油样中空气的叶轮搅拌器，请确保：
  • 油不会流过挡板的上表面
  • 油与挡板的下表面充分接触
• 使用符合IEC60156标准的磁珠将在测试容器的下部循环油，而叶轮将循环测试容器中的所有油。因此，磁珠的优点是不会将与空气接触的油中吸收的水分搅拌到样品中，避免不必要的污染。
• 请记住，清洁和准备容器的规则也适用于磁珠、叶轮、挡板和电极，而不仅仅是容器壁。
• 在实验室环境中对许多油样进行连续测试时，重要的是在每个测试样品之间清洁或冲洗测试容器。
• 始终参考适当的测试标准，以确保按照规定进行准备。

应采取以下措施：

• 将电极储存在合适的容器中
• 将电极浸入干净的矿物绝缘油中
• 可以将电极留在测试容器中，与最后测试的油样一起静置过夜

清洁外表面：
应采取以下措施：

• 断开仪器连接
• 使用含异丙醇的干净湿布擦拭仪器

清洁测试腔：
务必保持测试腔清洁，尤其是在测试前。应采取以下措施：

• 擦去腔内溅出的油
• 使用无绒布擦拭测试容器内部和外部
• 当测试腔内溅出大量油时，使用后部的排水设施
• 松开透明管，将油排入烧杯或其他合适的容器中

清洁测试容器内部：
应采取以下措施：

• 按照相关测试规范中的说明进行操作
• 若无说明，则使用下一份待测油样中的少量油进行清洁

应采取以下措施：

• 使用异丙醇
• 使用前将电极浸入干净的绝缘油中数小时

应采取以下措施：

• 使用干净的软布和黄铜清洁剂
• 施加最小压力，避免去除过多电极材料
• 清除污垢后，使用含异丙醇的干净布擦拭
• 使用前将电极浸入干净的绝缘油中数小时
• 丢弃有凹坑或划痕的电极，并安装新电极
