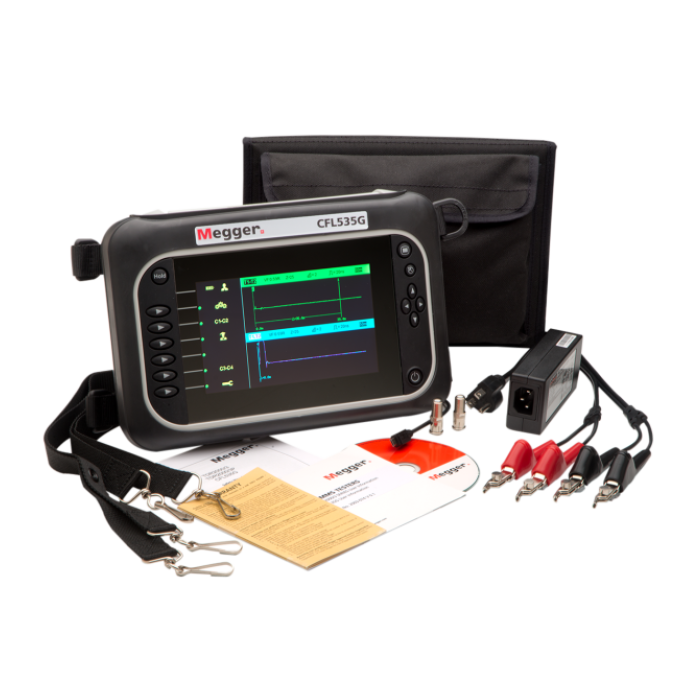

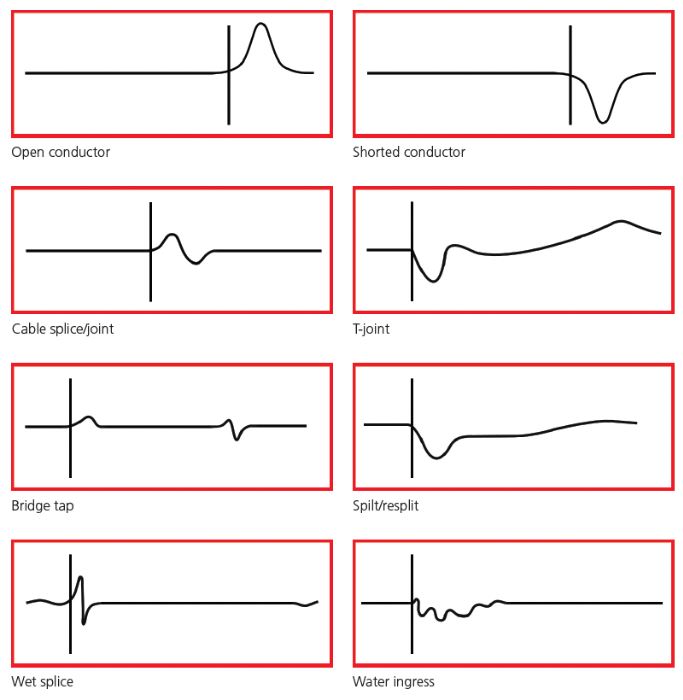

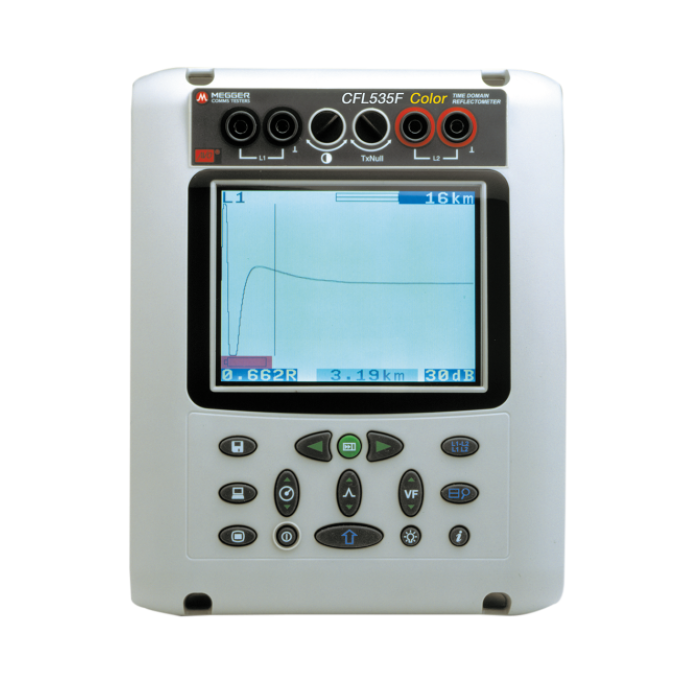

CFL535G双通道时域反射仪 使用先进的时域反射仪定位电信电缆上的高低阻抗故障 CFL535G是一款双通道、高分辨率、紧凑型TDR，用于定位成对金属电缆上的故障 双通道功能可同时测试两相 双通道功能可同时测试两相 将正常电路与故障电路进行比较，以便更容易解读结果 “自动设置”模式，即时使用 “自动设置”模式，即时使用 确保根据所需范围选择最有效的参数，帮助快速诊断TDR波形 超快脉冲用于近端故障定位 超快脉冲用于近端故障定位 可精确定位距离连接点仅数厘米的故障 寻找Megger 联系我们 产品信息 产品支持 关于产品 产品文档 FAQ / 常见问题解答 关联产品 产品支持 在哪里买 联系我们 关于产品 CFL535G时域反射仪（TDR）兼容几乎所有类型的成对金属电缆，具备全面的双通道操作，支持“自动设置”以实现即插即用，出色的近端故障定位性能，以及可存储高达100条跟踪记录的内部存储功能。该仪器非常适合快速、可靠、便捷地定位电信系统中的电缆故障。方向控制按钮和两侧按键旨在使仪器操作简单直观，并配备大尺寸、高分辨率的WVGA彩色显示屏。双光标允许即时测量跟踪上任意两点之间的距离。同时，轨迹比较功能使得即使在同时显示的两个轨迹之间，也能轻松发现细微差异。为了确保精确的故障定位，CFL535G的最小分辨率仅为0.1m，并且其最大测量范围可达20公里。具体取决于选择的电缆类型和速度系数。支持的速度系数范围从0.2到0.99，使得仪器能够针对任何类型的电缆提供准确的测量结果。提供了从25Ω到125Ω的五种输出阻抗选择，同时具备自动阻抗匹配功能。节省时间的“自动设置”选项会根据选择的范围自动设置仪器的最适操作参数，有助于快速进行故障诊断。同事，您也可以轻松地覆盖自动设置，允许在处理特别具有挑战性的故障时手动微调仪器的操作。Megger的独特的“Xpert”模式是另一项独家的故障定位辅助工具。只需按下“Xpert”键，仪器会自动调整范围和档位，并将游标定位到电缆上的第一个故障点。接下来的按键操作将游标逐个移动到电缆上其他故障点位置。紧凑型且结构坚固，CFL535G双通道TDR具有IP54的防护等级，这意味着它能很好地在各种外界环境中使用。它还具有符合IEC 61010-1标准的CAT IV 150 V和CAT III 300 V安全等级。我们将Megger的TraceXpert PC软件作为每台CFL535G的标准配备提供。该软件围绕强大的数据库设计，配置简便易用，提供了多功能的软件包，用户可以完全控制从仪器下载数据，并提供强大的报告功能。 产品文档 Document Data-sheet-CFL535G.pdf 登陆后下载 pdf137.4 KB 技术指南 — 英文 TDR_AG_en.pdf 登陆后下载 pdf1.83 MB 应用说明 — 英文 TDR_AN58_EN.pdf 登陆后下载 pdf62.84 KB FAQ / 常见问题解答 当谈及量程限制时，时域反射计（TDR）是否真的无法定位靠近其与电缆连接点的故障？ 虽然这曾经是一个问题，但如今，使用高质量的现代TDR已经不再是问题了。最新的仪器采用极短的脉冲进行所谓的近端测量，这意味着它们能够精确定位距离连接点仅几厘米处的故障。 关联产品 TDR500/3 TDR500/3 手持式单通道时域反射仪 (TDR) 探索 TDR2050 TDR2050 用于电力应用的双通道电缆故障定位仪 探索 TDR1000/3P TDR1000/3P 手持式时域反射仪 探索 故障排除 解释测试结果 用户指南和文件 FAQ / 常见问题解答 故障排除 我的CFL535G无法开机 如果您的CFL535G无法开机，很可能是因为电池没有充电。请插入充电器，充电六小时后再进行测试。 我的CFL535G无法充电，并显示电池错误信息 这些症状表明存在电池故障。请联系您当地的Megger经销商更换电池。 充电器上的LED灯没有亮起，并且无法给我的CFL535G充电 这些迹象表明充电器可能无法正常工作。请联系您当地的Megger经销商更换充电器。 CFL535G不断自动关机 可能是有人将仪器的待机时间设置得太短了。请进入用户设置，增加待机时间。 显示屏不可见 CFL535G的显示屏可能不可见是因为其颜色设置不正确。请进入用户设置并更改颜色。另外，仪器可能处于“节能”模式 - 按下待机按钮以恢复显示。 故障距离不准确 故障距离不准确的原因很可能是速度因子（VF）设置不正确。请检查测试电缆的速度因子数值，并进行相应的设置更改。 速度因子（VF）、阻抗、增益和脉冲参数无法访问。 在这种情况下，CFL535G设置为“自动”模式。请按退出按钮并切换到“手动”模式 我的CFL535G不停地发出嘀嗒声 当选择双输入功能时，由于继电器切换输入，会出现嘀嗒声是正常现象。 我的CFL535G在单输入模式下不停地发出嘀嗒声 当在单输入测试时出现嘀嗒声时，可能是与被测试电缆连接不正确。因此，无法确定电缆的末端，导致CFL535G无法达到最大测量范围。请检查所有连接并重新进行测试。 电缆的端点在跟踪图上不可见 您可能选择了错误的范围。请从主屏幕按上导航按钮扩展范围。 我的CFL353G看不到存在的故障 您可能将增益设置得太低了。在“手动”模式下，使用导航按钮选择并更改增益设置。 跟踪图很嘈杂 您可能将增益设置得太高了。在“手动”模式下，使用导航按钮选择并降低增益。 尽管连接了导线，但没有跟踪图 请检查您是否将测试导线插入了正确的通道。 解释测试结果 常见故障跟踪 CFL535G上的游标线允许用户在关键点识别干扰，以确定距离和潜在故障位置。 常见的故障跟踪包括： 用户指南和文件 用户手册 — 英文 TDR2000_3 series CFL535G_UG_EN.pdf 登陆后下载 pdf6.23 MB FAQ / 常见问题解答 如何在双绞线电缆中定位水分？ TDR可以在电缆中找到水分，但很难确定水分污染的范围有多广。水分会降低阻抗。在填充电缆中，水分无法迁移，因此表现为点问题。在空气芯或纸浆电缆中，水分可以迁移，因此追踪污染长度可能很重要。您可以通过从两端进行测试来促进这种追踪。测量到入侵开始的位置可以是准确的。超过该点，轨迹趋于平坦，并且由于VoIP的变化，具体距离可能会出错。在双绞线电缆中，每对线通常在不同的点被浸湿。因此，您可以使用这些点的范围来确定水分污染的长度。水分可以通过外层塑料绝缘体上的小孔进入，然后在电缆内迁移。每对线可能指示在不同点处的水分入侵。但是，水分可能已经迁移到外层护套破损处的远处。可能需要目视检查电缆以防止问题再次发生。 如何移除负载线圈？ 在升级到ISDN、HDSL或ADSL时，必须移除负载线圈。负载线圈可能看起来像电缆的开口端。但是，两个标准可以帮助区分负载线圈和电缆的开口端。负载线圈通常具有比开口更圆润的外观。而且，负载线圈的间距以固定间隔出现，如3000英尺、6000英尺等。TDR信号无法穿过负载线圈，因此您只能看到到第一个负载线圈的距离。移除它并重新测试。如果您现在看到在两倍距离处出现相同的反射，则可以合理确定这些是负载线圈。 如何定位非法搭接？ 重点关注从电表到变压器的支线。对于架空电缆，重点关注不可见的部分。对于埋地电缆，重点关注电表和人孔之间的电缆。可能需要拉动电表以接触电缆。将TDR测试引线连接到相位上。确保您使用的型号具有内部阻塞滤波器，以保护操作员和仪器。首先连接到相位。接下来，测试每个相位的中性线之间。波形差异可能表明存在搭接。 在启用（即调试）新蜂窝基站时我需要知道什么？ 一个常见问题是混淆了发射天线电缆和接收天线电缆的连接。这些电缆在安装过程中可能会混淆，必须理清并重新连接。关闭噪声滤波器，并将TDR与带有天线的传输电缆连接起来。放大并研究波形。您会看到一个嘈杂的波形。来自天线的射频信号将作为噪声显示在TDR基线上。高增益天线（如接收天线）的信号幅度将比相对低增益的发射天线更大。这种幅度差异有助于区分接收天线和发射天线。如果需要查看电缆的实际波形，请打开仪器并激活噪声滤波器。 如何查找间歇性故障？ 电话用户首先会抱怨有静电或没有拨号音。有线电视用户会抱怨接收画面有雪花。这些症状通常由高电阻串联故障或间歇性连接器引起。由于它们随着线路上的环路电流出现和消失，因此很难追踪。使用TDR来查找这些故障可能很困难。使用CFL535G时，首先断开用户端的保护器。连接一部听筒，打开扬声器并监听线路。将听筒调至静音，并拨打静音终止。这样做可以消除听筒麦克风拾取的噪声。将CFL测试探针引线连接到正在测试的线对上。保持听筒与静音终止连接。打开TDR并启动“间歇性故障定位模式”。等待故障发生，通常在5到10分钟内。 关于TDR识别分裂与再分裂的问题 分裂与再分裂是指两对不同的导体在电缆长度的某处发生交换。分裂表现为向上的脉冲，而再分裂表现为向下的脉冲。在传统模式下，用于寻找阻抗不连续性的TDR可以发现这种分裂。一个挑战是这种不连续性很小，使得反射难以识别。如果再分裂点很近，模式会更明显，更容易识别。如果再分裂点距离较远，衰减会减小其大小，使识别变得困难。在XTALK模式下，CFL535G显著增强了反射，使寻找远距离的再分裂点变得更容易。在XTALK模式下，分裂表现为向下的脉冲，而再分裂表现为向上的脉冲。
