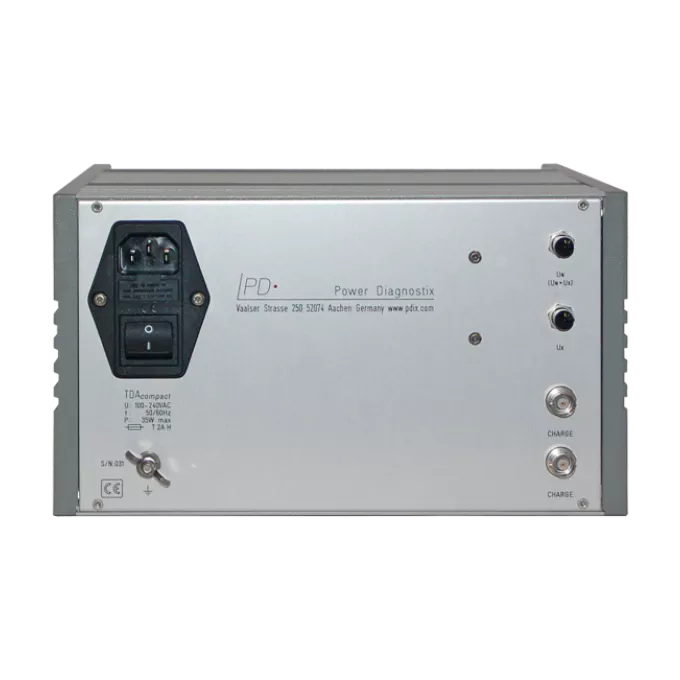

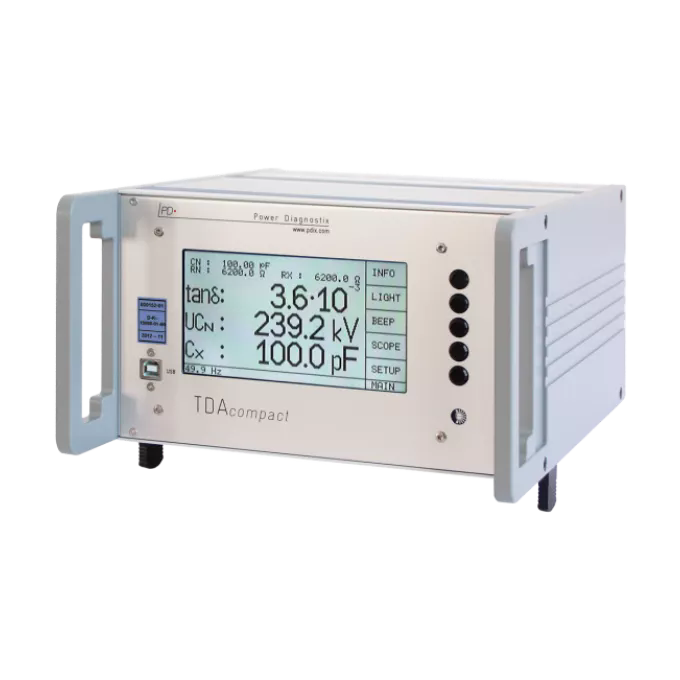

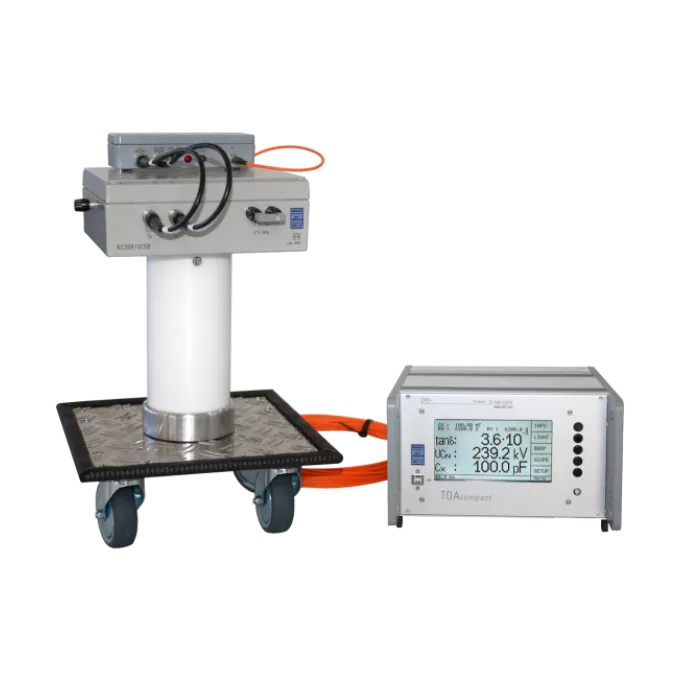

TDAcompact 损耗因数分析仪 TDAcompact 是一款便携式电容和正切 δ 分析仪。该仪器的应用重点是分析旋转电机的环氧-云母绝缘系统。除此之外，该单位适用于油纸绝缘系统，特别是质量浸渍电缆。 工作原理 工作原理 <p>TDAcompact同时采样被测设备吸收的交流电流和参考电容器吸收的电流。随后，评估这两个电流迹线，并计算电容、tanδ和高压水平。该单位持续显示和刷新这些结果。</p><p>因此，与传统的舍林桥相比，该仪器不需要用户交互，也不需要像自动调节桥式分析仪那样花费很长时间来刷新显示。tanδ测量的基本分辨率为10^-4，满足对旋转机械测试以及质量浸渍电缆测试的要求。</p> 独立仪器 独立仪器 TDAcompact 被设计为一款独立的仪器。为了测量这两个电流，TDAcompact 的基本配置配备了一个标准电容器，该电容器内置一个分流电容器，并与外部分流电容器结合使用。此外，该单位可以配备更多的分流电容器。通常情况下，TDAcompact 使用数字光纤链路连接到精密分流电容器，这使其可以在包括被测设备的高压连接在内的任何电位上操作。测量频率可以在20至500赫兹之间变化，或者固定为0.1赫兹（超低频）。根据要求，Power Diagnostix 可以提供包括高压变压器在内的完整便携式 tanδ 测试仪。 模块化概念 模块化概念 除了 TDAcompact 的独立现场测试应用外，该仪器还可以成为更大规模和自动化测试系统的一部分。使用 HVpilot 软件，根据预先编程的测试序列读取仪器数据。除了 tanδ 测量，这些自动化测试系统还包括局部放电测量和所谓的阶跃测试。 寻找Megger 联系我们 产品信息 关于产品 产品文档 关联产品 在哪里买 联系我们 关于产品 TDAcompact是一款便携式电容和正切δ分析仪。该仪器的应用重点是分析旋转电机的环氧-云母绝缘系统。除此之外，该单位适用于油纸绝缘系统，特别是质量浸渍电缆。分析介质损耗因数（tanδ）是评估绝缘系统状况的传统方法。通过分析介质损耗因数，更强调绝缘系统的整体健康状况，而局部放电分析则侧重于产生放电活动的个别缺陷。因此，tanδ测量的应用集中在相对稳定对局部放电的绝缘系统上。尤其是可以使用tanδ分析仪评估旋转电机的环氧-云母绝缘系统的健康状况。特别是可以检测到绕组内部的湿度存在、场梯级元件表面污染或未正确固化树脂的极化损耗。因此，tanδ分析仍然是局部放电测试的良好补充。若需获取用户指南，请联系support@pdix.com 或致电+49 241 74927。请准备好您设备的序列号或说明您的兴趣原因。 产品文档 宣传手册 — 英文 PowerDiagnostix_Brochure_EN_DIGITAL.pdf 登陆后下载 pdf24.95 MB 关联产品 TCU变压器控制单元 TCU变压器控制单元，用于控制高压变压器 探索 IDAX系列绝缘诊断分析仪 IDAX系列绝缘诊断分析仪，在现场使用DFR测量水分、介损/功率因数和油导电率，DFR（介电频率响应）测量用于绝缘诊断。 探索 ICMcompact 独立式局部放电检测器 ICMcompact 独立式局部放电检测器，一款根据IEC 60270标准进行验收测试和局部放电测量的局部放电检测器，Power Diagnostix 的 ICMcompact 是一款数字化的紧凑型局部放电（PD）检测仪，用于评估中高压绝缘状态。 探索 HVcontrol高压测试控制单元 HVcontrol高压测试控制单元，HVcontrol将安全电路监控与高压变压器运行状况监测和自动电压控制相结合。 探索 DELTA4000系列12 kV功率因数/介损测试仪 DELTA4000系列12 kV功率因数/介损测试仪，DELTA4000系列12 kV功率因数/介损测试仪，DELTA4000系列是一款自动化的12 kV绝缘功率因数/介损（tan delta）测试设备，用于评估电气绝缘的状态。 探索 CDAX 605 CDAX 605 高精度电容和介质损耗因数测量仪 探索
