SMRT1和SMRT 1D单相继电器测试系统
关于产品
● 小巧、坚固、轻便、功能强大
● 可带或不带电脑操作
● 通过智能触摸视图界面(STVI)进行直观手动操作
● 内置显示屏(SMRT1D)
● 大电流、高功率(75 A/400 VARMS)
● 网络接口提供IEC 61850测试功能
● 使用RTMS软件进行全自动测试

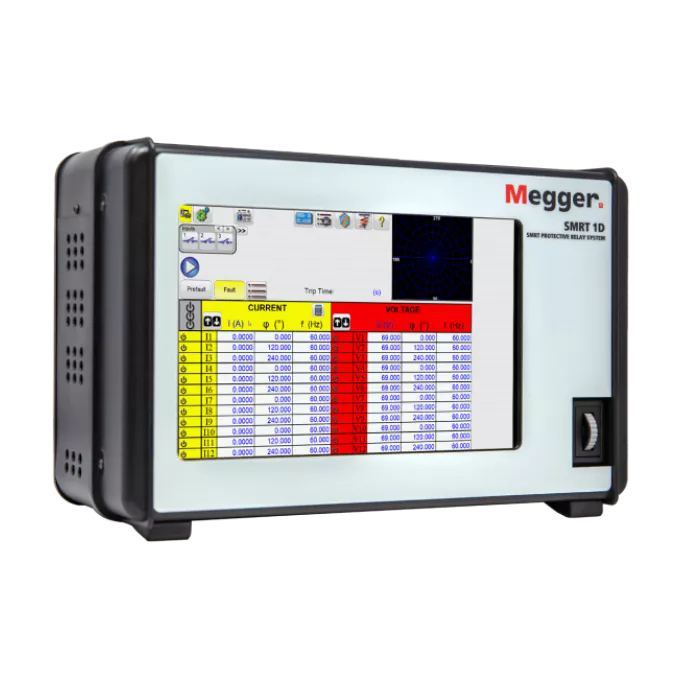

SMRT1单相继电器测试系统和SMRT1D是独立装置,它们将高耐压与高电流相结合,用于测试机电式、固态式以及基于微处理器的过流继电器,包括电压控制型、电压限制型和方向过流继电器。它还能测试欠压/过压、负序欠压/过压、单相阻抗、单相功率、方向性、同步、自动同步、电流平衡、频率、伏赫兹、重合闸、热保护以及各种其他类型的继电器(更多内容请参阅应用部分)。
SMRT1可通过Megger公司全新的智能触控视图界面(STVI)进行手动控制。STVI是Megger公司的第二代自动/半自动手动用户界面软件。它配备大尺寸、全彩、高分辨率的TFT LCD触摸屏,通过手动测试界面以及针对大多数常用继电器预设的内置测试程序,可让您快速、轻松地进行手动、稳态和动态测试。STVI能够显示诸如交流安培数、直流安培数、交流电压、直流电压以及以秒和周期为单位的时间等计量值。根据所选测试类型的不同,还可能显示其他数值,例如相位角、频率、欧姆值、瓦特数、伏安数或功率因数/损耗因数。菜单屏幕和触摸屏功能按钮可让您快速、轻松地选择所需的测试功能。测试结果可以保存到STVI中,以便下载到USB驱动器进行传输或打印测试报告。SMRT1D将STVI集成在设备内部。
要进行全自动测试,SMRT1(或SMRT1D)也可以通过在一台个人计算机上运行的继电器测试管理软件(RTMS)实现全计算机控制。RTMS是一款兼容Microsoft Windows XP/Vista/7/8/10的软件程序,旨在管理保护继电器测试的所有方面。
产品文档
故障排除
与 SMRT 设备通信最常用的方式是通过以太网。若无法建立通信,需检查本地防火墙是否启用了 RTMS。有时,计算机上安装的防病毒软件会阻止以太网通信。有时,通信失败的原因是设备与计算机的 IP 地址不在同一子网。将设备或计算机的 IP 地址更改为与对方处于同一子网,即可解决问题。更好的做法是将 SMRT 设置为 DHCP 模式,使其获取与连接计算机处于同一子网的 IP 地址。若 SMRT 的 IP 地址已设置为固定值,可使用 RTMS 强制设备进入 DHCP 模式。
当 USB 或蓝牙等串行通信失败时,通常问题出在所使用的端口号上,可在设备管理器中检查端口号。
很简单!是 0000(四个零)。
需检查以下事项:
在 SMRT/RTMS 方面
- SMRT 上的二进制输入是否配置为湿接点或干接点?其配置是否与继电器的二进制输出操作相对应?
- 操作类型是否选择正确?即常闭(Normally Closed)或常开(Normally Open)接点?
- 是否选择了正确的输入作为跳闸(trip)输入?有时,SMRT 已连接到继电器的正确输出,但 RTMS 期望的跳闸输入位于其他输入端口。
在继电器方面
- 用于测试的测试信号是否适合该测试?例如,若测试 51 动作值(pickup),则不能使用定时信号来触发跳闸,反之亦然。
- 是否在继电器上将跳闸信号分配到了正确的输出端口?
- 继电器内部是否存在阻止跳闸的条件?
- 是否使用了正确的极化信号?
在 SMRT46 或 SMRT46D 设备中,电池模拟器兼具第四电压通道的功能。因此,若在主屏幕上看到 4 个电压通道,则表示电池模拟器未激活。若出现这种情况,点击“齿轮箱”按钮进入配置界面,然后点击“使用末个 V 作为电池(Use ‘Last V as Battery’)”按钮。返回主屏幕后,您会发现第四电压通道不再可用,且电池图标已启用。
在 RTMS 中,文件可作为活动文档以一种名为 pdbxml 的 XML 文件格式保存。这些 PowerDB 文档可重复使用,用于对同一继电器重新测试,或对同型号的其他继电器进行测试。
另一种方式是直接从 RTMS 将测试结果保存为 PDF 文件。
解释测试结果
对于每项测试,RTMS 报告均会以直观方式显示测试状态。测试状态分为未执行、未完成、未通过或通过。
RTMS 会评估报告状态,并根据所有测试是否均已通过来判定报告整体是“通过”还是“未通过”。只有所有测试状态均为“通过”时,报告才会显示为“通过”状态。每项测试均带有清晰的时间戳,标明测试执行的具体日期和时间。
